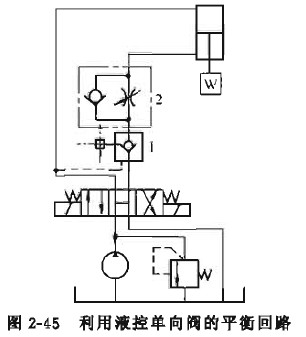

行使液控单向阀的平衡回路原理图如下所示:
回路的特点: 负载小,流量大时,服从较低。液控单向阀具有锁紧作用,活塞可以长期停顿而不降落。
能实现的功能: 活塞向下活动对,液控单向阀1被打开,活塞部件的重量由节流阀产生的背压平衡。液压缸制止活动时,寄托液控单向阀的反向密封作用,锁紧活动部件,防止因为自重着落。
应用范围: 应用于剪切机的剪刀缸的平衡回路。
行使液控单向阀的平衡回路选用原则和细致事项: 单向节流阀2用来控制活塞下行的速度。根据现实必要的速度来选择节流阀的通流面积。
